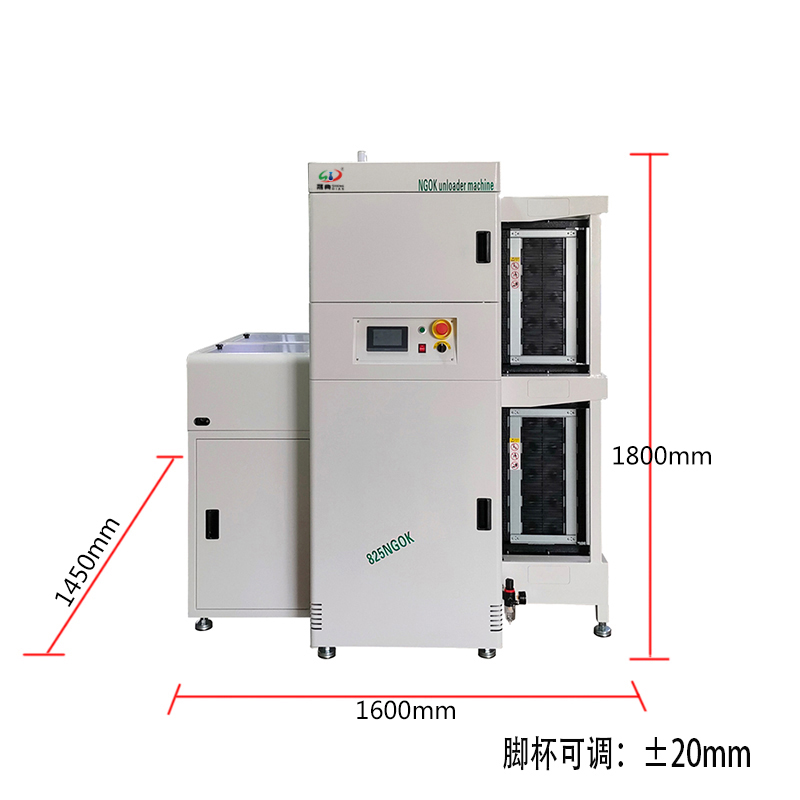

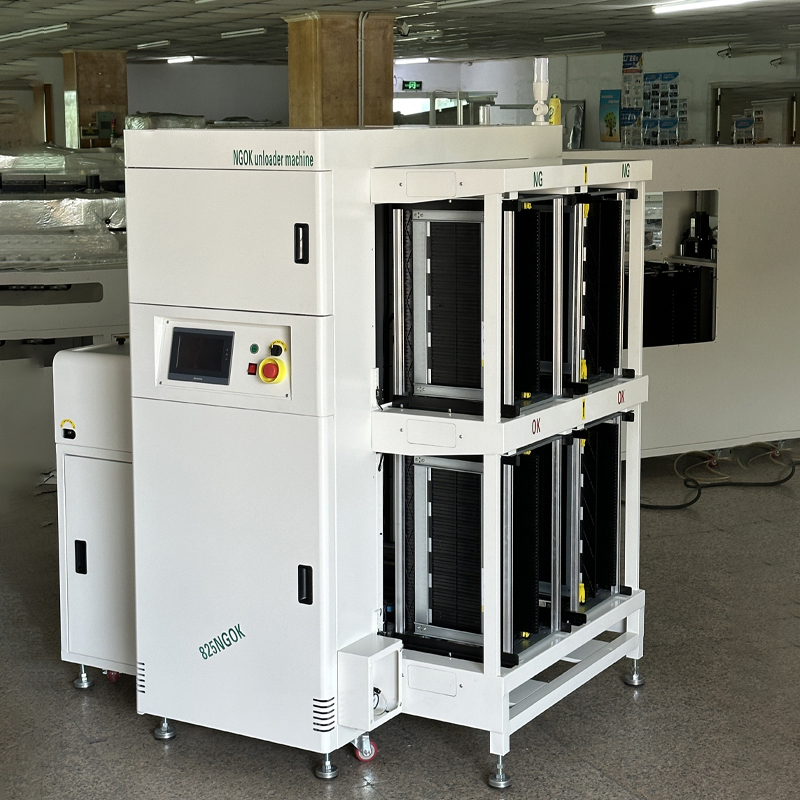

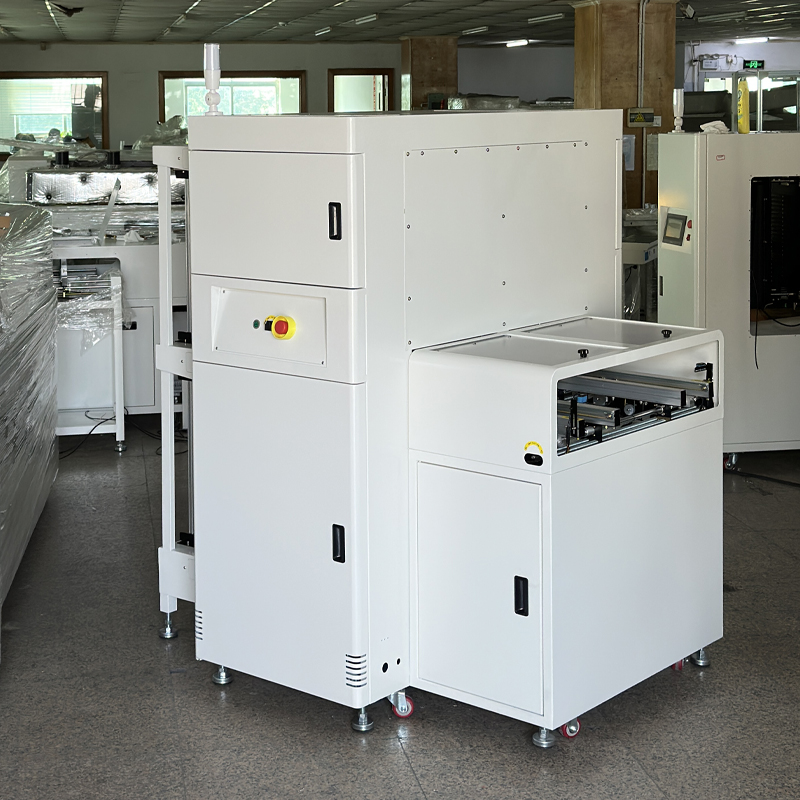

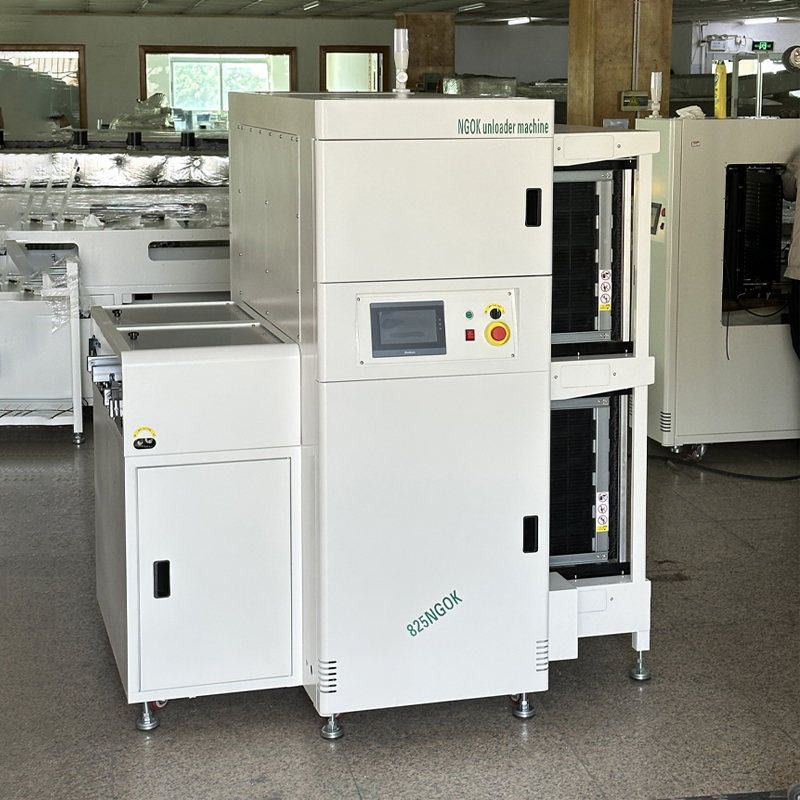

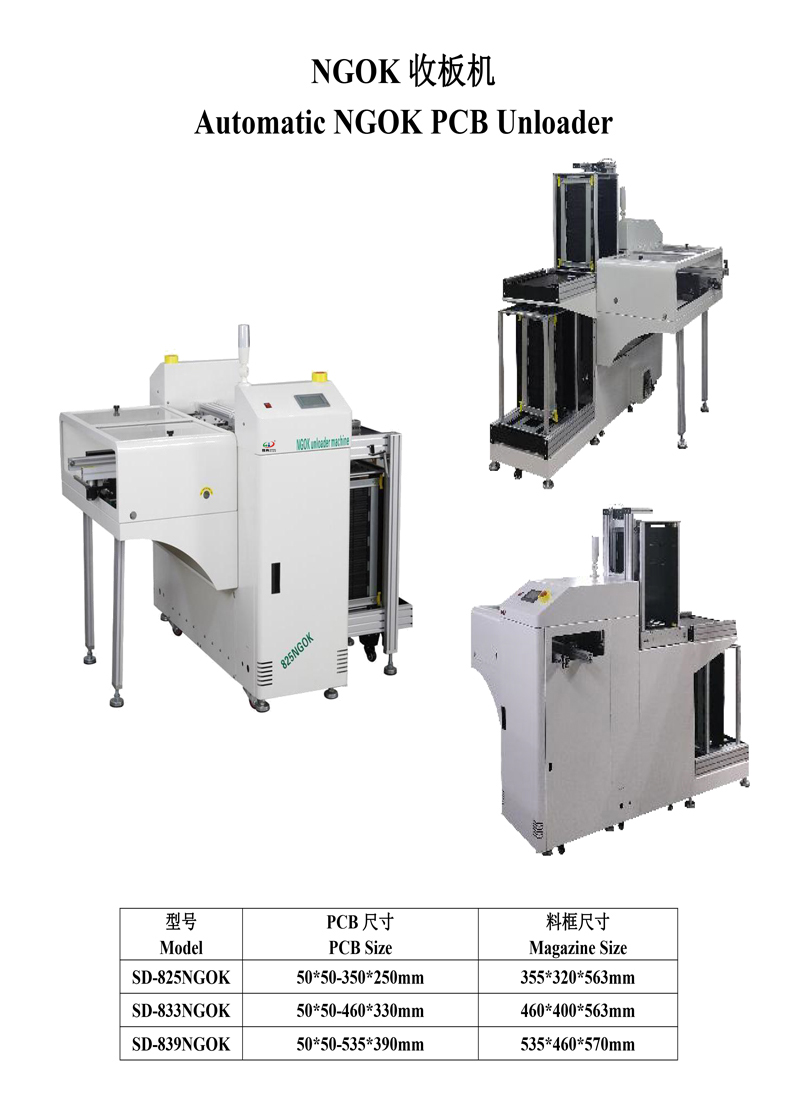

双轨NGOK收板机

制造商	LEYU乐鱼SMT设备
型号

NGOK双轨收板机是SMT产线末端的关键设备，用于自动化分拣、收集良品（OK）与不良品（NG）PCB板，其核心设计与功能如下：

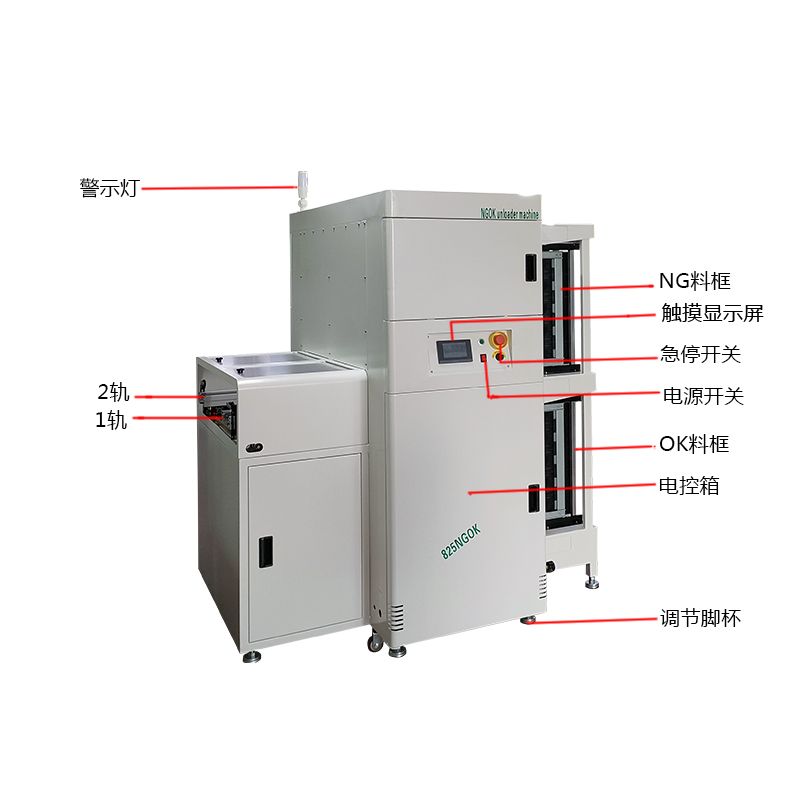

一、结构组成

‌双轨传输系统‌：采用独立双轨道设计，支持同步处理良品与不良品板材，兼容PCB尺寸范围50×50mm至610×508mm‌。

‌升降平移机构‌：内置滚珠丝杆升降平台（高度可调±30mm）与平移筛选模块，实现板材精准定位及分类缓存‌。

‌移动式收集柜‌：配备带定位插槽的固定板及移动轮，支持快速定位与整柜转移，提升收板效率‌。

二、核心功能

‌智能分拣模式‌

支持‌双轨并行分拣‌：良品（OK）与不良品（NG）通过独立轨道分流，避免交叉污染‌；

‌模式切换‌：直通模式下可切换为单轨收板机，适配不同检测设备需求‌。

‌自动化控制‌

采用‌PLC+触摸屏‌控制系统，集成欧姆龙中间继电器、明纬直流电源，抗电磁干扰能力提升30%‌；

实时监控板材状态，触发声光报警（如卡板或定位异常），响应时间≤3秒‌。

‌高精度定位‌

定位插块与插槽公差≤±0.1mm，确保板材传输路径对齐，减少偏移风险‌；

平移机构步距精度达±0.05mm，适用于BGA、QFN等精密元件板材‌。

三、应用场景

‌电子制造‌：与AOI检测机、X光机联动，完成PCB良率分级与批次管理‌；

‌智能产线集成‌：适配SMT贴片机、回流焊设备，实现全自动下料与缓存‌。
