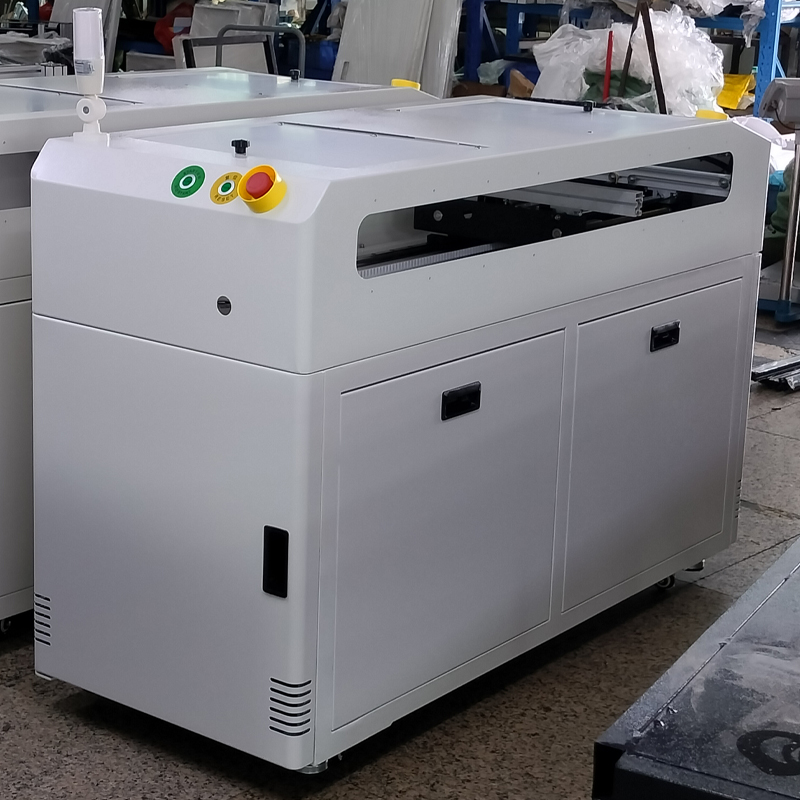

插件移载机

制造商	LEYU乐鱼SMT设备
型号

DIP插件移载机

一、核心功能

‌产线路径调整‌
用于SMT/DIP生产线合并或分流场景，通过平移、转向动作实现多线间的PCB板转移，优化产线布局‌。例如，将两条贴片线合并接入一台回流焊设备，降低设备投入成本‌。

‌自动化传输‌
支持与SMT/DIP生产线无缝对接，实现PCB板在多工位间的自动转移，减少人工干预，提升效率‌。

二、结构与配置

‌硬件设计‌

‌驱动系统‌：采用新裕步进电机（42/48型）或齿轮减速马达，搭配新力川数字式步进驱动器，平移精度高且速度可调‌。

‌轨道设计‌：标准铝型材轨道，长度可定制（如585mm），适配50-400mm宽度的PCB板‌。

‌控制模块‌：日本松下PLC+显控EA43A触摸屏，支持编程控制及参数实时监控‌。

‌可选功能‌
双小车独立控制、SMEMA通讯接口、防静电皮带等，满足高精度或特殊场景需求‌。

三、应用场景

‌多线合并/分流‌：将2-4条贴片线合并至一台回流焊，或分流至不同插件线，优化设备利用率‌。

‌插件线衔接‌：在DIP插件工艺中，实现PCB板从传送带到插装工位的精准定位与转移‌。

‌智能分拣‌：配合检测设备，自动分拣良品与不良品，提升产线自动化水平‌。

四、技术优势

‌高兼容性‌：适配多种PCB尺寸，支持非标定制（如轨道长度、驱动方式）‌。

‌稳定性强‌：松下PLC+步进电机组合，确保长时间运行无偏移或卡顿‌。

LEYU乐鱼插件移载机
