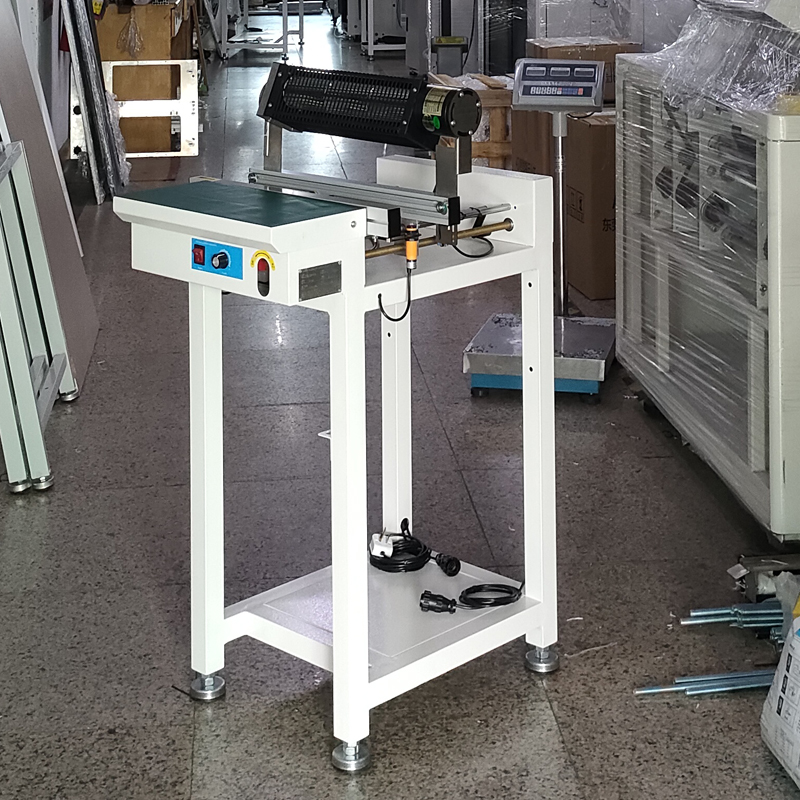

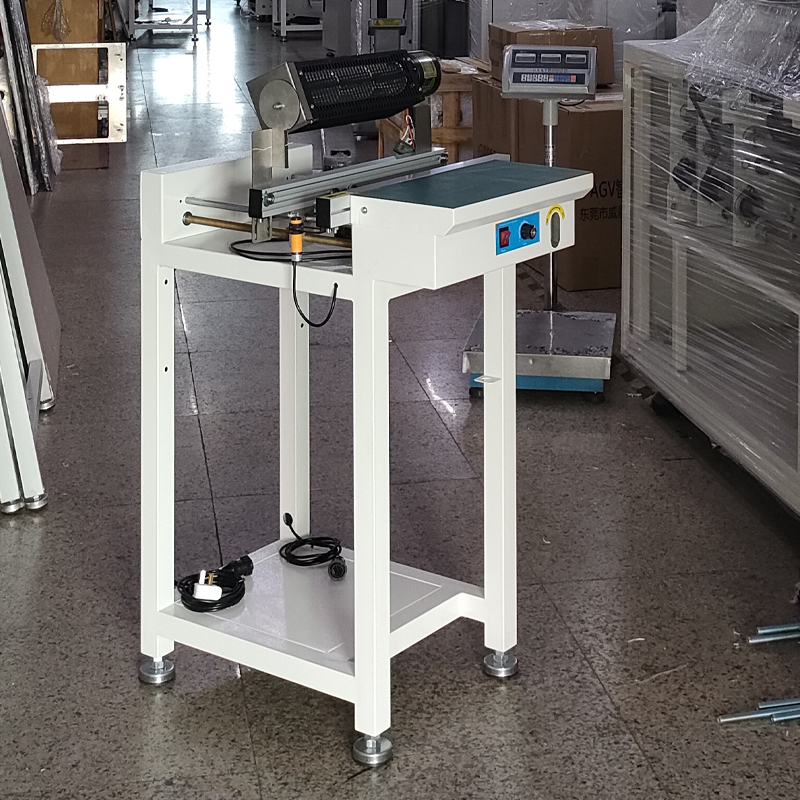

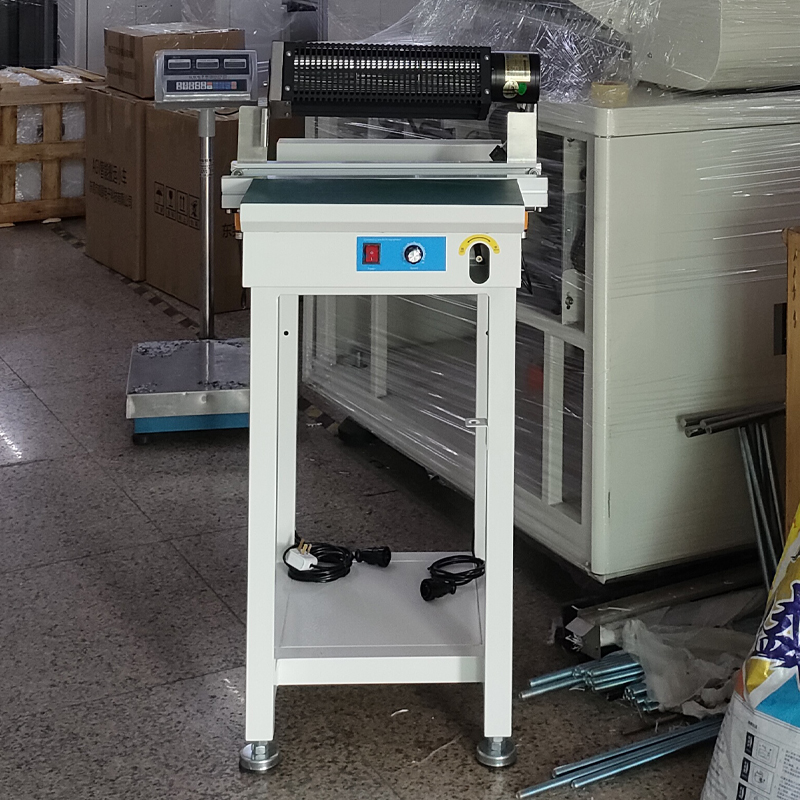

接驳台带风扇

制造商	LEYU乐鱼SMT设备
型号

接驳台带冷却风扇

一、核心功能

‌快速散热与温度控制‌
通过内置轴流风扇或冷风罩设计，快速降低PCB板在回流焊、波峰焊等高温工艺后的表面温度，避免热应力损伤元件或板材变形‌。

‌兼容产线自动化‌
支持与SMT/DIP生产线无缝衔接，实现PCB板从高温设备到下一工位的稳定传输，同时保持生产节奏‌。

二、结构与配置

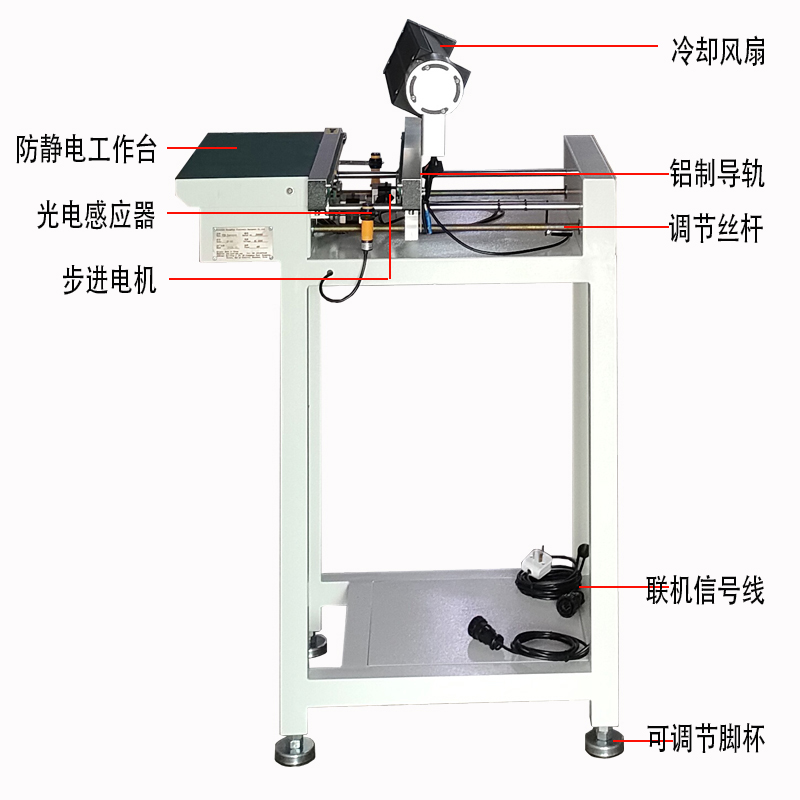

‌硬件设计‌

‌散热系统‌：标配轴流风扇（部分含钣金罩），搭配冷风通道或全自动温控模块，散热效率可达50W以上‌。

‌调宽功能‌：手动/自动调宽轨道（适配50-400mm宽度的PCB板），部分支持非标定制‌。

‌驱动与传输‌：采用步进电机（如新裕42*48型号）或齿轮减速马达，运输速度可调（0~2000mm/s），皮带材质为防静电扁带‌。

‌控制与电源‌

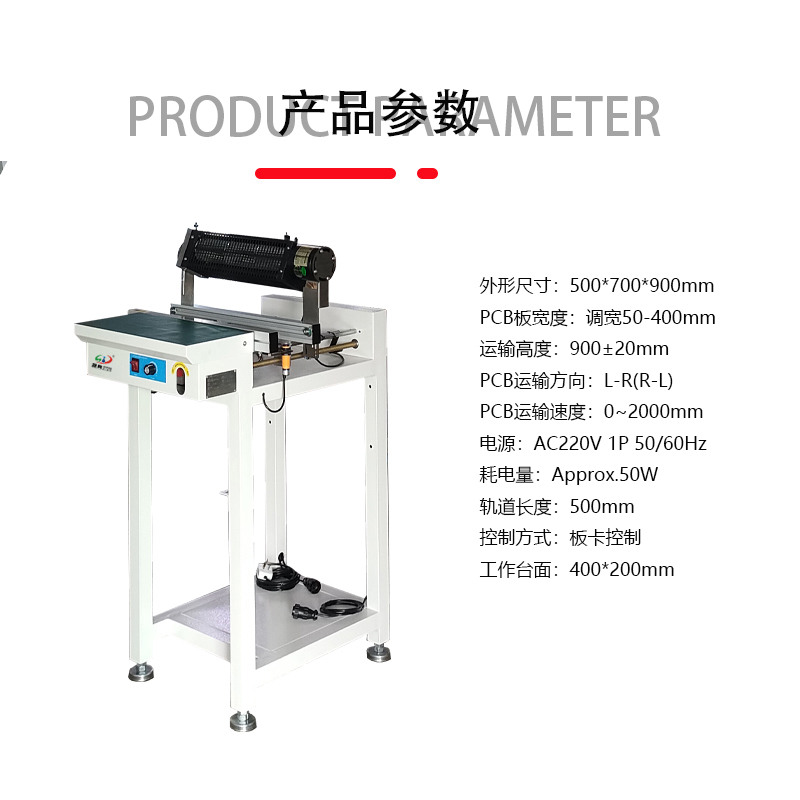

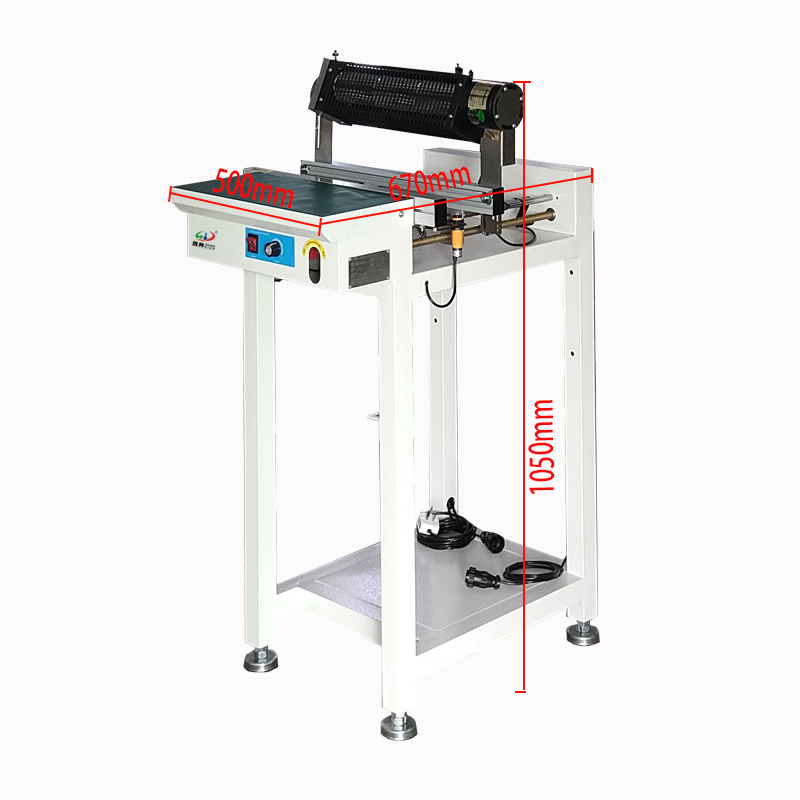

板卡控制或PLC系统，电源为AC220V，整机功耗约50W，机身尺寸常见为1000，700，900mm（可定制）‌。

三、应用场景

‌炉后冷却‌：用于回流焊、波峰焊后端，快速降温避免高温PCB板堆积‌。

‌插件前处理‌：在DIP插件线前降低PCB温度，提升人工操作安全性‌。

‌检测与暂存‌：配合AOI检测设备，冷却后直接进入质检或缓存环节‌。

四、技术优势

‌灵活性‌：支持散热强度调节，适配不同产线速度与工艺需求‌。

‌稳定性‌：防静电设计（如3.8mm扁皮带）和高精度马达，确保长时间运行无卡板‌。

‌扩展性‌：可选配SMEMA通讯接口，实现与上下游设备的智能联动‌。
